歡迎訪問新河縣龍港水工機械廠官網!

QHQ弧門卷揚式啟閉機

市場價格:0.00

優惠:0.00

規格:QHQ-50KN-80KN-100KN-125KN-160KN-200KN-320KN-400KN

品牌:新河縣龍港水工機械廠

產品備注:卷揚式啟閉機分為單雙吊點


詳情介紹:

QH弧型門卷揚式啟閉機主要用于水利水電工程中啟閉弧型閘門的啟閉機械,主要用以啟閉泄洪閘門,船閘輸水廊道閘門為主,在泄洪隧洞中,當啟閉機啟閉閘門時,水流平順,震動小,且能精確地調節流量。本產品產品設計合理,操作簡便,靈活,便于安裝,并具有防盜水功能,安全可靠。我廠可根據客戶要求配備高度、負荷顯示儀、遠程控制系統和遙控裝置。



三支點卷揚式啟閉機技術特性表:



啟閉機型號

啟門力KN

啟門揚程m

啟門

速度mm/min

吊點

中心距

L(m)

鋼絲繩型號

電動機

減速機

制動器

開式齒輪傳動比

卷筒直徑mm

支撐形式

重量(t)

地腳螺栓

型號

功率KW

轉速

R.P.M

型號

傳動比

型號

制動矩N.M

QHQ-2×50

2×50

10

1.51

3.3-9

6×37-24-170

YZ132M-6

3.7

912

ZS-650

208.5

YWZ-200/45

200

4.56

500

三支點

2.916

16-M20×400

QHQ-2×160

2×160

10

1.51

5-10

6×37-39-170

YZ160L-6

11

953

ZS-1100

274.8

YWZ-300/45

300

4.56

800

三支點

9.245

8-M20×400

8-M24×480

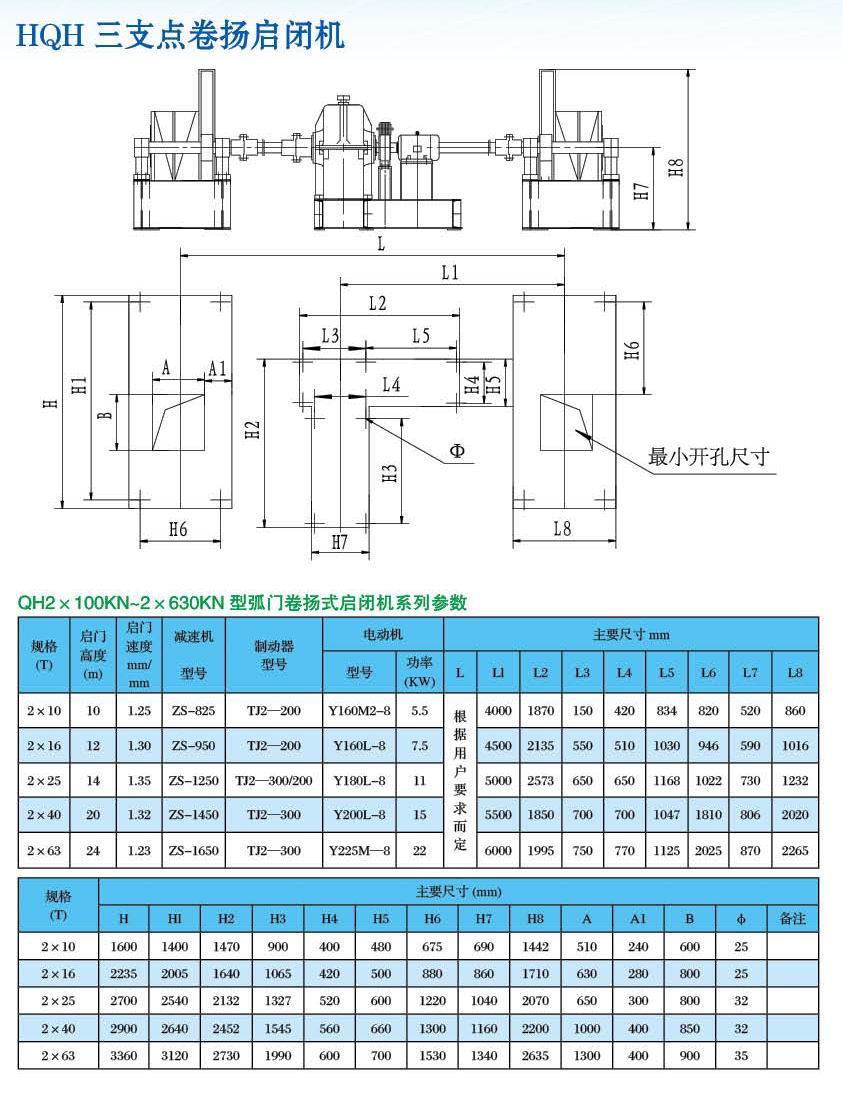

三支點卷揚式啟閉機外形及安裝尺寸表:



啟閉機型號

A

A1

A2

A3

B

C

D

E

H

I

K

h1

h2

h3

h4

h5

h6

h7

h8

h9

C1

G1

G2

M

N

S

t

L1

QHQ-2×50

928

785

1137

440

L+385

180

1240

500

650

335

540

730

125

1130

330

255

660

610

610

697

45

45

55

400

300

250

250

0.5L-565

QHQ-2×160

1490

1058

1520

640

L+580

500

2100

800

1100

450

800

970

375

1850

530

425

1125

860

770

880

40

40

125

500

400

340

400

0.5L-724






弧型門卷揚式啟閉機有的產品特點:

1、此種型號的卷揚式啟閉機操作維護簡便,可實現現場和遠控操作。轉距保護控制是通過蝸桿產生軸向位移觸動微動開關,來達到保護電器的原理。采用戶外型長時工作制電機,防護等級≥IP155。行程控制機構采用十進制計數器原理,控制行程的誤差0.5%。

2、本產品配套的鋼架克服土建不平整,以減少整機噪聲及振動。包括電機、啟閉機、機架、防護罩等組成;采用三級減速方式,用國旋付傳動,輸出轉距更大。可以用于各類大型給排水、水利水電工程。用于控制各類大、中型鑄鐵閘門及鋼制閘門的升降達到快速開啟與關閉的目的。
